PE钢带增强螺旋波纹管热收缩套(带)连接介绍

在PE排污排水管网施工过程中，不管是PE钢带增强螺旋波纹管，PE克拉管，钢塑增强结构壁管，还是中空壁缠绕管，连接的时候为了考虑性价比，选择热收缩套连接比较多，这种连接方式既方便快捷，又价格低廉效果好，这里我们具体聊聊PE钢带管热收缩套连接。

热收缩套(带)连接结构

热收缩套(带)连接是采用纤维增强聚乙烯热收缩带做内层,热收缩套做外层,热收缩管内表面涂有热熔胶,经加热后与的将相邻管端贴合紧箍连成一体的连接方法.

连接要求

热收缩管连接一般用于管径小于1200mm的PE钢带增强螺旋波纹管(大于1200mm以上的最好采用电热熔带、热熔挤出焊、卡箍连接等组合方式).连接时必须按照热收缩套(带)的工艺要求进行操作,首先应把连接部位的管材外壁清理干净、对管材进表面处理,再将热收缩套于需连接的两管端,然后进行加热使热收缩管(带)的内壁与管材外壁粘合,待冷却后形成恒定的包紧力达到管材连接要求. 采用热收缩连接时,应将待连接管端对齐,尽可能不留间隙.对热收缩套加热时,应注意火焰温度,可以从热收缩套中部往两边逐渐加热,也可以从一端向另一端逐渐加热,要把热收缩管与PE钢带增强排污管间的气体全部排除,使其与管材全部贴合,同时应使热熔胶从热收缩端口析出.

热收缩管(带)连接施工步骤

热缩管(带)的施工环境温度一般应为-20~60℃,若环境温度低于0℃,应对采取保温措施； 连接时必须按照热收缩管带的工艺要求进行操作其操作步骤(从一端向另一端逐渐加热)如下：

1)、检查两待连接管的对接端面是否平整,要求两端面合拢后的局部间隙小于6mm,如达不到要求需要进行现场修整,直到达到要求为止.

2)、架空两待接管端部,使其离地面或沟壁有一定距离（以加热工具在圆周方向操作方便为宜）.

3)、将热缩管穿套在两待连接管的一端上,拉到距连接端面大于500mm的位置（此时热缩管内壁的防护纸层不能被破坏,必须完整,才能防止污物、灰尘和水等浸入热缩管内壁）.

4)、打磨将两待接管距对接端面120mm长的圆柱表面层打磨粗糙、波峰和波谷糟都要用钢丝刷磨粗糙,最少要打磨叁个半波节长,钢丝刷的外形应与波纹管外形一致（每一个规格配一种钢丝刷）.

5)、用清洁的布,将打磨后的PE钢带增强排污管端部分擦干净.

6)、将两对接管端面对齐并固定,不能有错位.

7)、用与被连接管相熔的PE焊条,用小喷嘴的小束红色火焰或小热风束加热接缝处和焊条,在圆周上均匀焊接四处以上（焊缝长一些为好）,以将两大口径PE管连接处固定.

8)、用红色火焰预热两PE钢带增强排污管端(距对接端面三个波距)的圆周面,使表面温度达到40℃-50℃（预热温度应比热熔胶的软化点温度低15℃以上）,可使用表面温度计进行监控.

9)、在连接处缠绕并同时烘烤加强纤维热收缩带,要求至少绕过圆周一周以上并搭接牢固.

10)、预热待接管两端到打磨线以内,使表面温度达到40℃-50℃.

11)、小心移动热缩管到一端打磨面内,移动的位置大约是：从起始加热处距对接端面的距离大约为热缩管长度的1/3左右（根据什算加实际经验最后定各规格的长度）,并去掉热缩管内防护纸层（注意不要将纸屑等污物粘在已预热的波纹管面和热缩管内壁上）.用防粘材料做的楔形隔支撑热缩套的另一端,使热缩套与PE钢带增强螺旋波纹管同心，以保证热收缩管与PE钢带管之间周向间隙均匀,利于提高热缩管的收缩均匀性和表面平整性.

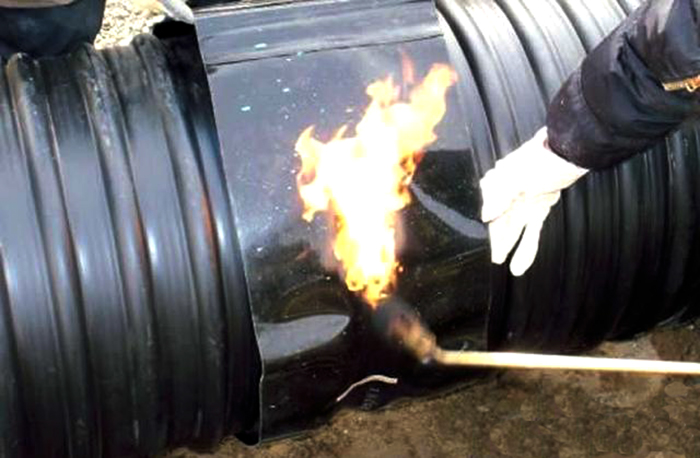

12)、烘烤：首先应用红色火焰（或用专用环形烘烤器）从一端开始,沿热缩管圆周方向均匀移动（严禁火焰沿长轴方向移动或在一处停留）,待一端的一周收缩好后,再逐渐延伸加热（注意同样要一周一周地均匀加热,而不能沿轴线直线移动加热,否则会造成表面起皱或开裂）.在烘烤过程中,还应及时用光洁的滚筒（与波谷形状尺寸相合的筒或棒）或戴防热手套对已收缩部位轻轻加压,使其紧贴波形并除去残余空气（注意不要烤伤钢带波纹管）当加热收缩到距端面5cm 处时，可将火焰转向加热收缩管内壁的热熔胶，然后再转向外壁。待热收缩管完成后，再 用微火全面均匀加热（使热熔胶充分熔化）至端部有热熔胶溢出。
